Hướng Dẫn Chọn Và Dùng Cảm Biến Đo Độ Ẩm Đất Hiệu Quả

Trong canh tác nông nghiệp hiện đại, việc kiểm soát lượng nước tưới một cách chính xác không chỉ giúp cây trồng phát triển khỏe mạnh mà còn góp phần tiết kiệm tài nguyên và nâng cao hiệu quả sản xuất. Tuy nhiên, tình trạng tưới quá nhiều gây úng rễ hay tưới quá ít làm cây còi cọc vẫn là nỗi lo phổ biến của nhiều nông hộ. Giải pháp cho bài toán này chính là cảm biến đo độ ẩm đất – một thiết bị đóng vai trò quan trọng trong việc theo dõi và đánh giá tình trạng độ ẩm đất theo thời gian thực. Bài viết dưới đây do DigiDrone tổng hợp sẽ mang đến cái nhìn toàn diện về thiết bị này. Qua đó, hỗ trợ người làm nông đưa ra quyết định tưới tiêu thông minh, tiết kiệm và hiệu quả hơn.

1. Các loại cảm biến đo độ ẩm đất phổ biến và cách lựa chọn

Các loại cảm biến độ ẩm đất phổ biến và cách lựa chọn

Trên thị trường hiện nay có rất nhiều loại cảm biến đo độ ẩm đất, mỗi loại có nguyên lý hoạt động, ưu điểm và nhược điểm riêng. Việc lựa chọn loại cảm biến độ ẩm trong đất phù hợp sẽ giúp bạn tối ưu hóa hiệu quả sử dụng và tiết kiệm chi phí. DigiDrone xin giới thiệu hai loại cảm biến độ ẩm đất phổ biến nhất:

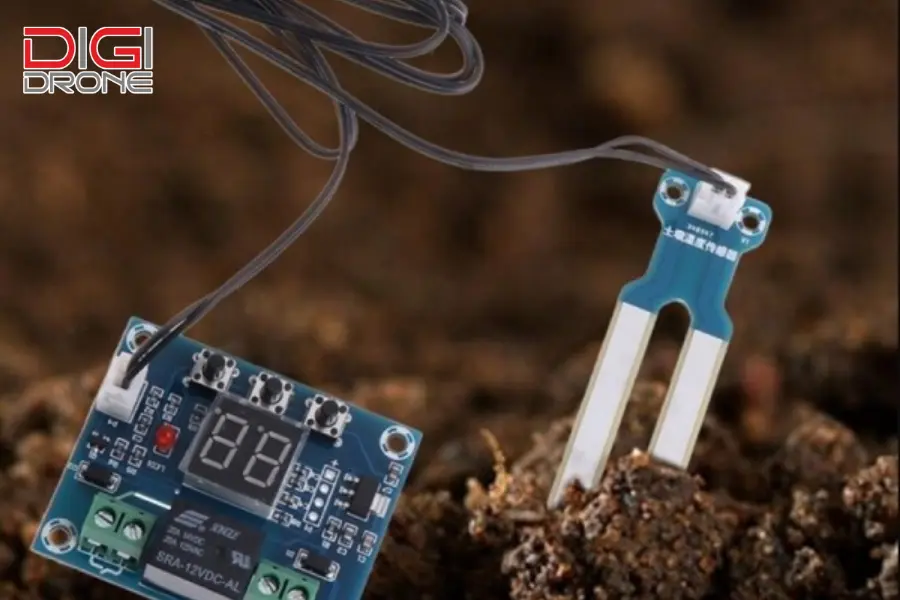

1.1 Cảm biến độ ẩm đất điện trở

• Nguyên lý hoạt động: Loại cảm biến độ ẩm đất này hoạt động dựa trên nguyên lý đo sự thay đổi điện trở của đất. Khi đất ẩm, lượng nước trong đất tăng lên, làm giảm điện trở. Cảm biến sẽ đo sự thay đổi này và chuyển đổi thành tín hiệu điện để hiển thị độ ẩm đất.
• Ưu điểm: Ưu điểm lớn nhất của cảm biến độ ẩm đất điện trở là giá thành rẻ, dễ dàng tìm mua và kết nối với các vi điều khiển như Arduino. Điều này khiến chúng trở thành lựa chọn phổ biến cho các dự án DIY và các ứng dụng không yêu cầu độ chính xác quá cao.
• Nhược điểm: Tuy nhiên, cảm biến độ ẩm đất điện trở có một số nhược điểm cần lưu ý. Điện cực của cảm biến dễ bị ăn mòn khi tiếp xúc lâu với đất ẩm, đặc biệt là trong môi trường đất chua hoặc mặn. Điều này dẫn đến giảm độ chính xác và tuổi thọ ngắn của cảm biến.
• Ứng dụng phù hợp: Cảm biến độ ẩm đất điện trở phù hợp với các dự án học tập, thử nghiệm đơn giản, hoặc kiểm tra nhanh độ ẩm đất trong thời gian ngắn. Ví dụ, bạn có thể sử dụng chúng để theo dõi độ ẩm trong chậu cây cảnh tại nhà hoặc kiểm tra độ ẩm của đất trước khi gieo hạt.

1.2 Cảm biến độ ẩm đất điện dung

• Nguyên lý hoạt động: Cảm biến độ ẩm đất điện dung hoạt động dựa trên nguyên lý đo sự thay đổi điện dung của đất. Điện dung của đất thay đổi theo hàm lượng nước, và cảm biến sẽ đo sự thay đổi này để xác định độ ẩm. Điểm khác biệt lớn nhất so với cảm biến điện trở là cảm biến điện dung không tiếp xúc trực tiếp với điện cực kim loại.
• Ưu điểm: Nhờ không tiếp xúc trực tiếp, cảm biến độ ẩm đất điện dung bền hơn, ít bị ăn mòn, độ chính xác cao hơn và tuổi thọ dài hơn so với cảm biến điện trở. Chúng cũng ít bị ảnh hưởng bởi các yếu tố môi trường như nhiệt độ và độ mặn của đất.
• Nhược điểm: Giá thành của cảm biến độ ẩm đất điện dung thường cao hơn so với cảm biến điện trở. Tuy nhiên, xét về độ bền và độ chính xác, đây là một khoản đầu tư xứng đáng cho các ứng dụng lâu dài.
• Ứng dụng phù hợp: Cảm biến độ ẩm đất điện dung đặc biệt phù hợp với các ứng dụng nông nghiệp thông minh, hệ thống tưới tự động, và giám sát độ ẩm đất liên tục trong thời gian dài. Ví dụ, bạn có thể sử dụng chúng để xây dựng hệ thống tưới tiêu tự động cho trang trại của mình, hoặc theo dõi độ ẩm của đất trong nhà kính để đảm bảo điều kiện sinh trưởng tối ưu cho cây trồng.

1.3 So sánh và lựa chọn cảm biến phù hợp

Nghiên cứu đã chỉ ra rằng cảm biến điện dung cho thấy độ ổn định và độ chính xác cao hơn đáng kể so với cảm biến điện trở trong các ứng dụng nông nghiệp dài hạn, đặc biệt trong điều kiện đất có độ mặn cao. Đối với các dự án yêu cầu độ chính xác cao và hoạt động bền bỉ, cảm biến điện dung là lựa chọn ưu tiên. Nếu ngân sách hạn chế và chỉ cần đo lường cơ bản, cảm biến điện trở vẫn có thể đáp ứng.

2. Nguyên lý hoạt động và cách kết nối cảm biến độ ẩm đất

Nguyên lý hoạt động và cách kết nối cảm biến độ ẩm đất

Để sử dụng cảm biến đo độ ẩm đất một cách hiệu quả, việc hiểu rõ nguyên lý hoạt động và cách kết nối chúng là vô cùng quan trọng. Digidrone sẽ giúp bạn khám phá những điều này một cách đơn giản nhất.

2.1 Nguyên lý hoạt động chung

Hầu hết các loại cảm biến độ ẩm đất hoạt động dựa trên khả năng dẫn điện của nước. Bạn có thể hình dung, đất khô là một chất cách điện, nhưng khi có nước, khả năng dẫn điện của đất sẽ tăng lên.

• Khi đất ẩm, nước trong đất làm tăng khả năng dẫn điện (đối với cảm biến điện trở) hoặc thay đổi hằng số điện môi (đối với cảm biến điện dung).
• Cảm biến sẽ đo sự thay đổi này và chuyển đổi thành tín hiệu điện. Tín hiệu này có thể là analog (giá trị liên tục, ví dụ từ 0 đến 5V) hoặc digital (giá trị nhị phân, ví dụ 0 hoặc 1).
• Tín hiệu analog cho phép bạn đo độ ẩm đất một cách chi tiết hơn, trong khi tín hiệu digital chỉ cho biết đất đang khô hay ẩm.

2.2 Hướng dẫn kết nối với vi điều khiển Arduino

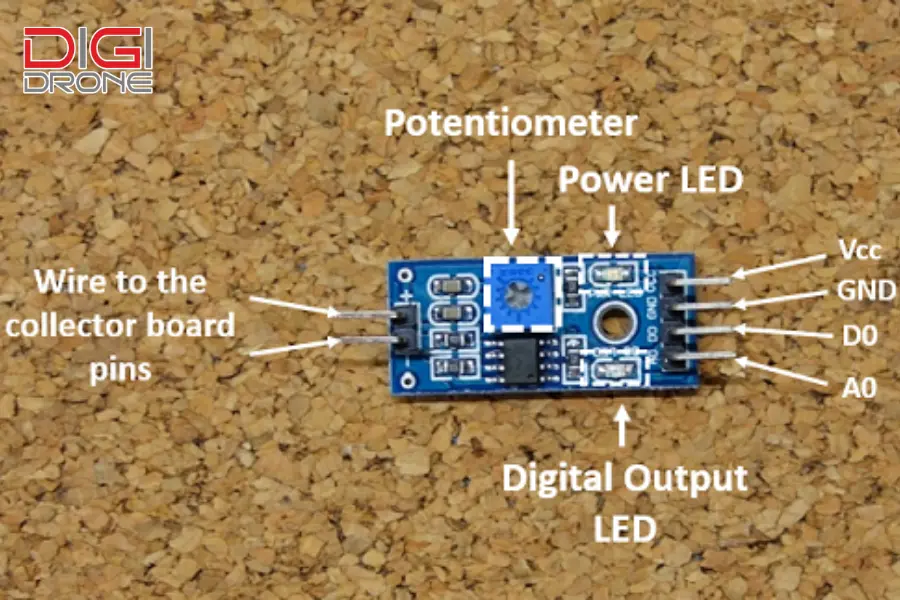

Cảm biến độ ẩm đất điện dung (ví dụ: YL-69, YL-100, hoặc các phiên bản tương tự) có thể dễ dàng kết nối với vi điều khiển Arduino để theo dõi mức độ ẩm của đất trong thời gian thực. Việc kết nối cơ bản được thực hiện như sau:

Sơ đồ nối dây:

• Chân VCC của module cảm biến → Chân 5V trên Arduino
• Chân GND của module cảm biến → Chân GND trên Arduino
• Chân A0 (Analog Output) của cảm biến → Chân A0 trên Arduino (hoặc bất kỳ chân analog nào)

Lưu ý: Một số module cảm biến đi kèm cả đầu dò và mạch khuếch đại riêng biệt. Trong trường hợp này, đầu dò sẽ kết nối với mạch khuếch đại thông qua hai chân (SEN+, SEN-), và mạch khuếch đại sẽ có 3 đầu ra như hướng dẫn ở trên.

Mã Arduino mẫu để đọc giá trị độ ẩm:

void setup() {

  Serial.begin(9600);  // Khởi động cổng Serial ở tốc độ 9600 bps

}

void loop() {

  int sensorValue = analogRead(A0);  // Đọc giá trị từ cảm biến

  Serial.println(sensorValue);       // In ra màn hình Serial Monitor

  delay(100);                        // Tạm dừng 100ms giữa các lần đọc

}

Giải thích:

• analogRead(A0): Hàm này đọc giá trị analog từ chân A0 và trả về một số nguyên từ 0 đến 1023.
• Serial.println(sensorValue): Hàm này in giá trị đọc được ra Serial Monitor, giúp bạn theo dõi độ ẩm đất theo thời gian thực.

Lưu ý: Giá trị đọc được từ cảm biến sẽ nằm trong một khoảng nhất định (ví dụ: 0-1023), trong đó giá trị thấp hơn thường tương ứng với đất ẩm hơn. Bạn cần hiệu chuẩn cảm biến để chuyển đổi giá trị này thành phần trăm độ ẩm thực tế.

2.3 Hiệu chuẩn cảm biến độ ẩm đất

Hiệu chuẩn là quá trình xác định mối quan hệ giữa giá trị đọc được từ cảm biến và độ ẩm thực tế của đất. Quá trình này giúp tăng độ chính xác của dữ liệu, vì các loại đất khác nhau (cát, sét, phù sa) sẽ cho ra giá trị cảm biến khác nhau ở cùng một độ ẩm.

• Phương pháp hiệu chuẩn đơn giản:
  • Đo giá trị cảm biến khi đất khô hoàn toàn: Sấy khô một mẫu đất trong lò hoặc dưới ánh nắng mặt trời cho đến khi không còn hơi ẩm. Đo giá trị cảm biến trong mẫu đất này.
  • Đo giá trị cảm biến khi đất bão hòa nước: Tưới đẫm một mẫu đất và để nước ngấm hoàn toàn. Đo giá trị cảm biến trong mẫu đất này.
  • Sử dụng hai điểm này để tạo ra một đường cong hiệu chuẩn: Bạn có thể sử dụng một bảng tính (ví dụ: Excel) để vẽ một đường thẳng hoặc đường cong đi qua hai điểm này. Đường cong này sẽ cho bạn biết mối quan hệ giữa giá trị cảm biến và độ ẩm thực tế.
• Ví dụ:
  • Giá trị cảm biến khi đất khô hoàn toàn là 800.
  • Giá trị cảm biến khi đất bão hòa nước là 300.
  • Bạn có thể ước tính rằng giá trị cảm biến 550 tương ứng với độ ẩm khoảng 50%.

Xem thêm: Cảm biến nhiệt độ, độ ẩm - DigiDrone Việt Nam

Xem thêm: 7 loại cảm biến cho hệ thống giám sát từ xa trong nhà kính tốt nhất - DigiDrone Việt Nam

3. Lắp đặt và ứng dụng thực tế cảm biến độ ẩm đất

Lắp đặt và ứng dụng thực tế cảm biến độ ẩm đất

Lắp đặt đúng cách và ứng dụng thông minh sẽ biến chiếc cảm biến thành trợ thủ đắc lực.

3.1. Vị trí lắp đặt cảm biến tối ưu

• Độ sâu: Hãy cắm cảm biến vào vùng rễ hoạt động mạnh nhất của cây trồng. Đối với hầu hết các loại rau màu, độ sâu này khoảng 15-30 cm.
• Vị trí: Đặt cảm biến ở vị trí đại diện cho toàn bộ khu vực tưới, tránh những nơi quá gần gốc hoặc quá xa, nơi có thể bị úng nước hoặc khô nhanh hơn bình thường.
• Lưu ý: Đảm bảo cảm biến được cắm thẳng đứng, tiếp xúc tốt với đất và không có túi khí hay đá lớn xung quanh đầu dò vì chúng sẽ làm sai lệch kết quả đo.

3.2. Ứng dụng trong nông nghiệp thông minh

Đây là lĩnh vực mà cảm biến đo độ ẩm đất phát huy tối đa giá trị.

• Hệ thống tưới tự động: Dữ liệu từ cảm biến là "bộ não" của hệ thống. Khi độ ẩm đất giảm xuống dưới ngưỡng cài đặt, hệ thống sẽ tự động kích hoạt máy bơm để tưới. Khi độ ẩm đạt mức tối ưu, hệ thống sẽ tự ngắt. Điều này không chỉ giải phóng sức lao động mà còn đảm bảo cây luôn được cung cấp đủ nước.
• Giám sát sức khỏe cây trồng: Bằng cách theo dõi dữ liệu độ ẩm theo thời gian, bà con có thể phát hiện sớm các dấu hiệu stress do thiếu hoặc thừa nước, từ đó có biện pháp can thiệp kịp thời trước khi cây bị ảnh hưởng đến năng suất.
• Tối ưu hóa và tiết kiệm: Nhiều nghiên cứu và ứng dụng thực tế đã chỉ ra rằng, việc sử dụng cảm biến đo độ ẩm đất trong các hệ thống tưới tiêu thông minh có thể giúp giảm lượng nước tiêu thụ từ 30-50% mà vẫn duy trì hoặc thậm chí tăng năng suất cây trồng. Đây là một bước tiến lớn trong việc tiết kiệm nước trong nông nghiệp.

3.3. Ứng dụng trong làm vườn tại nhà

• Tưới cây cảnh, rau sạch: Máy đo độ ẩm đất giúp bạn biết chính xác khi nào chậu cây của mình cần nước, xóa bỏ nỗi lo tưới quá tay gây thối rễ.
• Kiểm soát nhà kính mini: Đảm bảo môi trường ẩm độ lý tưởng cho việc ươm cây con hoặc trồng các loại cây nhạy cảm.

4. Mẹo sử dụng và bảo quản cảm biến độ ẩm đất bền lâu

Mẹo sử dụng và bảo quản cảm biến độ ẩm đất bền lâu

Để đảm bảo cảm biến độ ẩm đất hoạt động ổn định, chính xác và kéo dài tuổi thọ sử dụng, người dùng cần lưu ý một số lỗi thường gặp cũng như áp dụng các phương pháp bảo quản và sử dụng đúng cách như sau:

4.1. Các lỗi thường gặp và cách khắc phục

Cảm biến cho giá trị không chính xác:

• Nguyên nhân: Cảm biến chưa được hiệu chuẩn phù hợp với loại đất sử dụng, bề mặt đầu dò bám nhiều đất/cặn, hoặc cảm biến không được cắm đủ sâu vào vùng rễ cây.
• Cách khắc phục:
  • Vệ sinh sạch đầu dò trước khi đo.
  • Thực hiện lại quy trình hiệu chuẩn (như hướng dẫn ở mục 2.3).
  • Đảm bảo cảm biến được cắm cố định vào khu vực đất đại diện, với bề mặt cảm biến tiếp xúc đều với đất.

Cảm biến nhanh hỏng (đặc biệt là loại điện trở):

• Nguyên nhân: Điện cực kim loại bị ăn mòn do tiếp xúc lâu dài với môi trường ẩm, nước có tính axit hoặc phân bón hóa học.
• Cách khắc phục:
  • Nếu dùng loại cảm biến điện trở, có thể phủ một lớp bảo vệ bằng sơn chống oxy hóa hoặc epoxy ở phần tiếp xúc.
  • Tốt hơn, nên chuyển sang cảm biến điện dung, vì loại này không có dòng điện chạy qua đất nên bền hơn nhiều lần.

Cảm biến không có tín hiệu hoặc không đọc được dữ liệu:

• Nguyên nhân: Lỗi kết nối dây, nguồn điện không ổn định, chân tiếp xúc bị lỏng, hoặc mạch cảm biến đã hỏng.
• Cách khắc phục:
  • Kiểm tra lại toàn bộ hệ thống dây nối, nguồn cấp điện (5V/3.3V tùy loại), cổng kết nối trên Arduino hoặc vi điều khiển.
  • Thử thay cảm biến khác để đối chiếu và xác định lỗi.

4.2. Mẹo tăng tuổi thọ cảm biến

Để cảm biến hoạt động ổn định lâu dài trong điều kiện ngoài trời hoặc môi trường ẩm ướt, bạn nên áp dụng các biện pháp bảo vệ sau:

• Ưu tiên sử dụng cảm biến điện dung thay vì loại điện trở, vì chúng không bị ăn mòn và có thể sử dụng lâu dài trong điều kiện thực địa.
• Chống ẩm cho mạch điều khiển (đặc biệt nếu cảm biến đi kèm module khuếch đại): dùng keo silicon, hộp nhựa chống nước hoặc lớp phủ chống ẩm để che chắn mạch khỏi nước mưa hoặc nước tưới.
• Vệ sinh định kỳ phần đầu dò, đặc biệt sau mỗi mùa vụ hoặc khi cảm biến bị bám đất nặng.
• Tránh đặt cảm biến trực tiếp gần nguồn hóa chất hoặc phân bón mạnh, vì các chất này có thể ăn mòn vật liệu cảm biến hoặc làm sai lệch kết quả đo.

4.3. Cách bảo quản cảm biến khi không sử dụng

Nếu cảm biến không được sử dụng trong thời gian dài (nghỉ mùa vụ, bảo trì hệ thống...), cần thực hiện bảo quản đúng cách để tránh hỏng hóc do điều kiện môi trường:

• Làm sạch hoàn toàn cảm biến: Rửa nhẹ bằng nước sạch, dùng khăn mềm lau khô đầu dò và mạch cảm biến.
• Đảm bảo khô ráo trước khi cất giữ: Tuyệt đối không cất cảm biến khi vẫn còn ẩm, vì điều này dễ dẫn đến rỉ sét hoặc chập mạch.
• Bảo quản ở nơi khô, thoáng, tránh nắng trực tiếp: Nhiệt độ quá cao hoặc ánh nắng gắt có thể làm biến dạng nhựa hoặc hỏng linh kiện điện tử.
• Cất trong túi zip hoặc hộp nhựa kín để tránh bụi, côn trùng hoặc độ ẩm trong không khí.

Qua những phân tích chi tiết trên, có thể thấy cảm biến đo độ ẩm đất không chỉ là một thiết bị công nghệ, mà là một công cụ mạnh mẽ giúp bà con quản lý nước tưới một cách thông minh, hiệu quả và bền vững. Việc hiểu rõ nguyên lý, lựa chọn đúng loại và áp dụng các kỹ thuật sử dụng, bảo quản sẽ giúp bạn tối ưu hóa hoàn toàn lợi ích mà thiết bị đo độ ẩm đất mang lại.

DigiDrone tin rằng, việc ứng dụng những công nghệ như thế này chính là nền tảng cho một nền nông nghiệp thông minh, giúp tiết kiệm tài nguyên, bảo vệ môi trường và hướng tới những vụ mùa bội thu.

Hãy bắt đầu hành trình canh tác chính xác của bạn ngay hôm nay. Đừng ngần ngại khám phá thêm các giải pháp công nghệ cao khác như máy bay nông nghiệp tại DigiDrone để xây dựng một hệ sinh thái canh tác toàn diện và hiệu quả.
